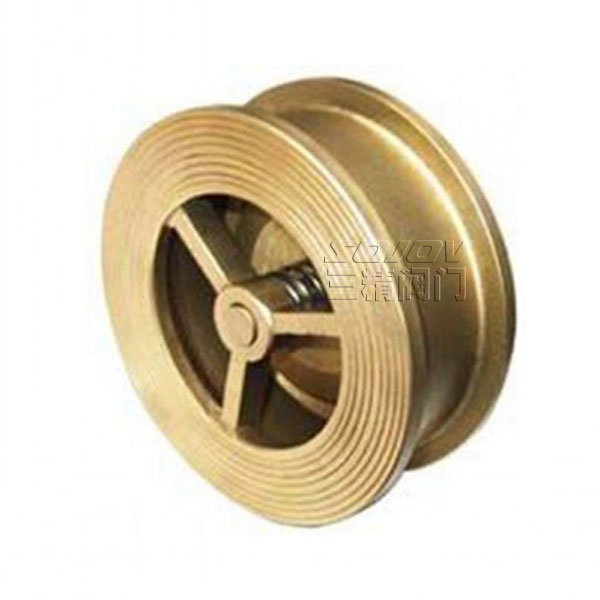

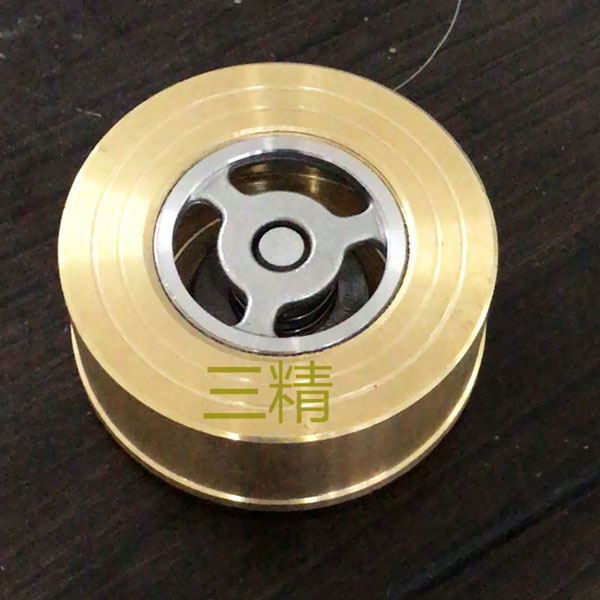

SH71H/W對夾升降式止回閥（全銅止回閥）
型號：SH71W
公稱通徑：15MM-125MM
使用壓力：1.6MPA
連接方式：對夾式
形式：自動
主要功能：防止介質回流
使用介質：水 油品 蒸汽
材質： 全銅
標準：機械部標準或定做非標
SH71H/W對夾升降式止回閥規格型號
|
全銅止回閥 公稱通徑：15MM-125MM |
全銅止回閥使用壓力：1.6MPA |
|
|
全銅止回閥連接方式：對夾式 |
全銅止回閥形式：自動 |
全銅止回閥主要功能：防止介質回流 |
|
全銅止回閥使用介質：水 油品 蒸汽 |
全銅止回閥材質： 全銅 |
全銅止回閥標準：機械部標準或定做非標 |
全銅止回閥主要技術參數
|
型號 |
公稱壓力PN(MPa) |
試驗壓力PS(MPa) |
工作溫度(℃) |
適用介質 |
|
|
殼體 |
密封 |
||||
|
SH71W-16T |
1.6 |
2.4 |
1.76 |
≤200 |
水、蒸體、油品等 |
|
SH71H-25Q |
2.5 |
3.75 |
2.75 |
≤235 |
|
|
SH71W-25H |
≤300 |
||||
|
SH71W-25P |
≤200 |
硝酸等腐蝕性介質 |
|||
|
SH71W-40H |
4.0 |
6.0 |
4.4 |
≤300 |
水、蒸體、油品等 |
|
SH71W-40P |
≤200 |
硝酸等腐蝕性介質 |
|||
對夾升降式止回閥材質
|
規格型號 |
閥體 |
閥瓣 |
彈簧 |
|
SH71H-16Q、H71H-25Q |
QT400-15 |
25 |
50CrCA |
|
SH71W-25H、H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9Ti |
|
SH71W-16P、H71W-25P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
全銅止回閥規格尺寸表
|
公稱壓力 |
公稱通徑 |
尺寸 |
|||||
|
L |
D1 |
D2 |
D3 |
D4 |
D5 |
||
|
PN1.0MPa |
15 |
16 |
52 |
15 |
24 |
31 |
40 |
|
20 |
19 |
62 |
19 |
30 |
40 |
50 |
|
|
25 |
22 |
72 |
24 |
35 |
47 |
58 |
|
|
32 |
28 |
83 |
31 |
46 |
56 |
68 |
|
|
40 |
31.5 |
93 |
39 |
55 |
66 |
78 |
|
|
50 |
40 |
108 |
48 |
65 |
78 |
90 |
|
|
65 |
46 |
128 |
62 |
80 |
95 |
110 |
|
|
80 |
50 |
142 |
76 |
96 |
110 |
128 |
|
|
100 |
60 |
162 |
95 |
115 |
132 |
150 |
|
|
125 |
90 |
192 |
110 |
125 |
135 |
- |
|
三精公司訂貨須知：
一、①對夾升降式全銅止回閥產品名稱與型號②對夾升降式全銅止回閥口徑③對夾升降式全銅止回閥是否帶附件以便我們的為您正確選型④對夾升降式全銅止回閥的使用壓力⑤對夾升降式全銅止回閥的使用介質的溫度。二、若已經由設計單位選定三精公司的對夾升降式全銅止回閥型號，請按對夾升降式全銅止回閥型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://hopehospital.com.cn三精公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
