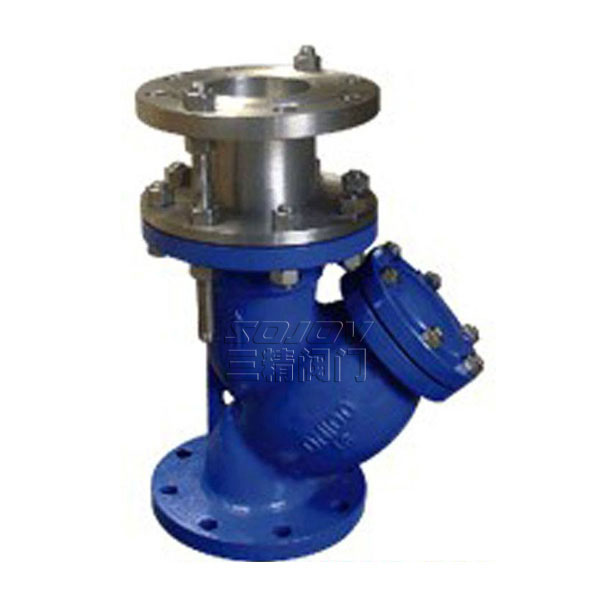

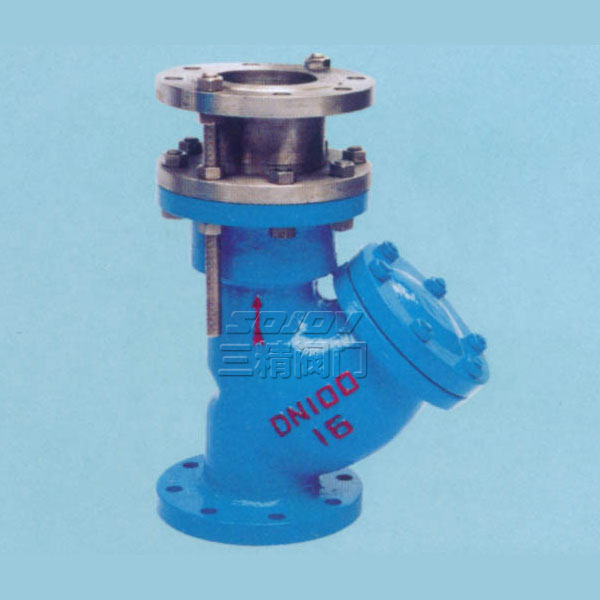

SJSY拉桿伸縮式過濾器
拉桿伸縮式過濾器概述
三精SLSY型過濾器用于水、油、氣管道和各種設備上不可缺少的一種裝置，它主要清除管內中的介質，來保護減壓閥、泄壓閥、定水位閥和水泵等設備，以達到正常運轉。安裝時請安在進口處，一般用水濾網采用10～30目/cm2,用氣濾網采用40～100目/cm2，用油濾網采用60～200目/cm2 。
拉桿伸縮式過濾器工作原理：
拉桿伸縮式過濾器安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于過濾桶內，使各類閥門不會由于機械雜物卡入密封圈而失靈。
拉桿伸縮式過濾器零件材料：
|
殼體材質 |
碳鋼WCB、黃銅B62 |
不銹鋼304、316、316L |
|
濾框?yàn)V網材質 |
不銹鋼304、316、316L |
|
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 |
|
|
防爆級別 |
BS5501: IIA、IIB、IIC |
|
|
環境溫度（℃） |
-30~380 |
-80~450 |
|
公稱壓力（MPa） |
0.6~5.0（150Lb~600Lb） |
|
|
過濾精度（目/in） |
10~300 |
|
拉桿伸縮式過濾器連接尺寸：
|
通徑DN |
L |
D |
D1 |
D2 |
B |
f |
n-φ |
|
50 |
300 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
|
65 |
350 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
|
80 |
400 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
|
100 |
450 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
|
125 |
500 |
245 |
210 |
185 |
22 |
3 |
8-φ18 |
|
150 |
550 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
|
200 |
650 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
|
250 |
775 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
|
300 |
900 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
三精公司訂貨須知：
一、①LSY型過濾器產品名稱與型號②LSY型過濾器口徑③LSY型過濾器是否帶附件以便我們的為您正確選型④LSY型過濾器的使用壓力⑤LSY型過濾器的使用介質的溫度。二、若已經由設計單位選定三精閥門公司的LSY型過濾器型號，請按LSY型過濾器型號直接向我司銷售部訂購。三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的三精閥門公司專家為您審核把關。感謝您訪問我們的網站【http://hopehospital.com.cn三精公司】
