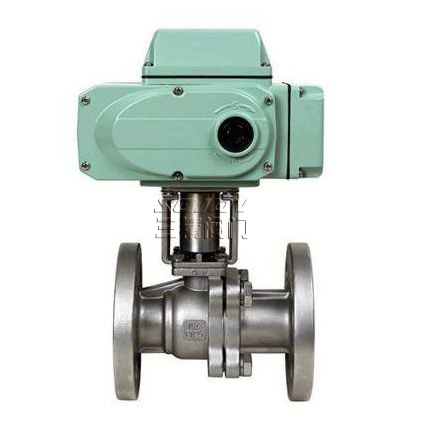

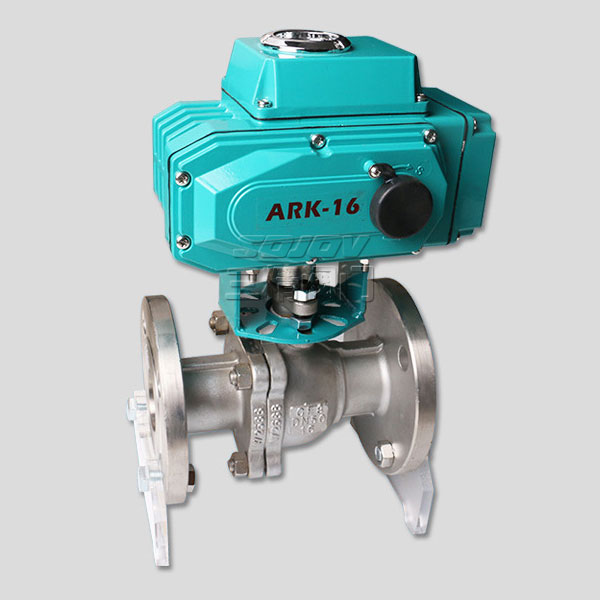

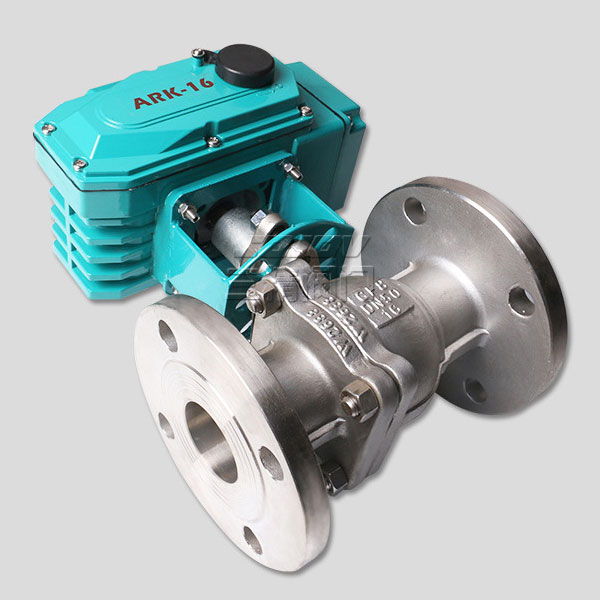

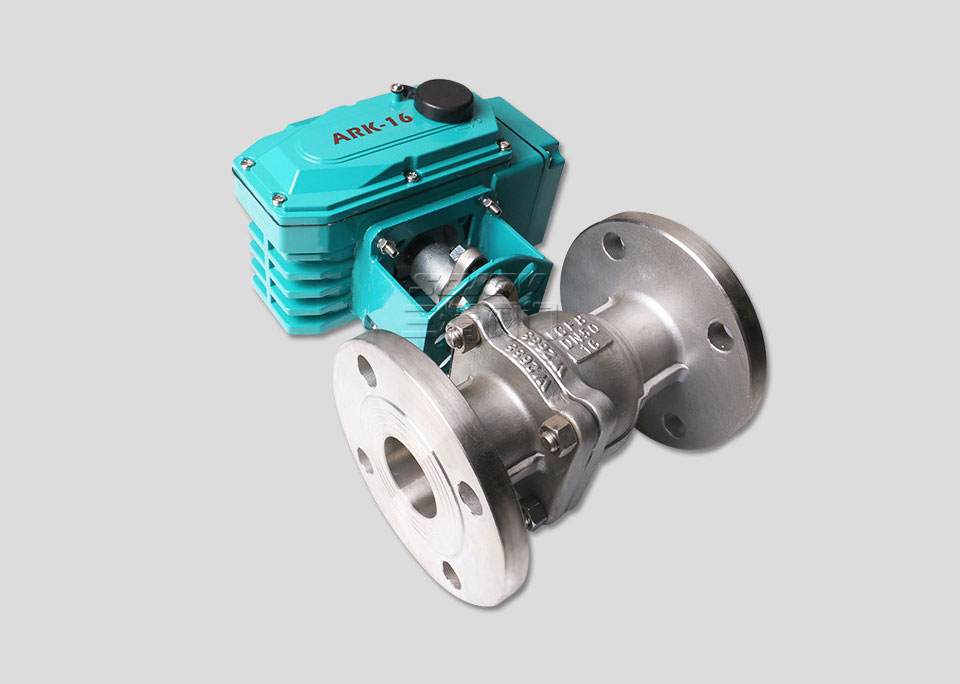

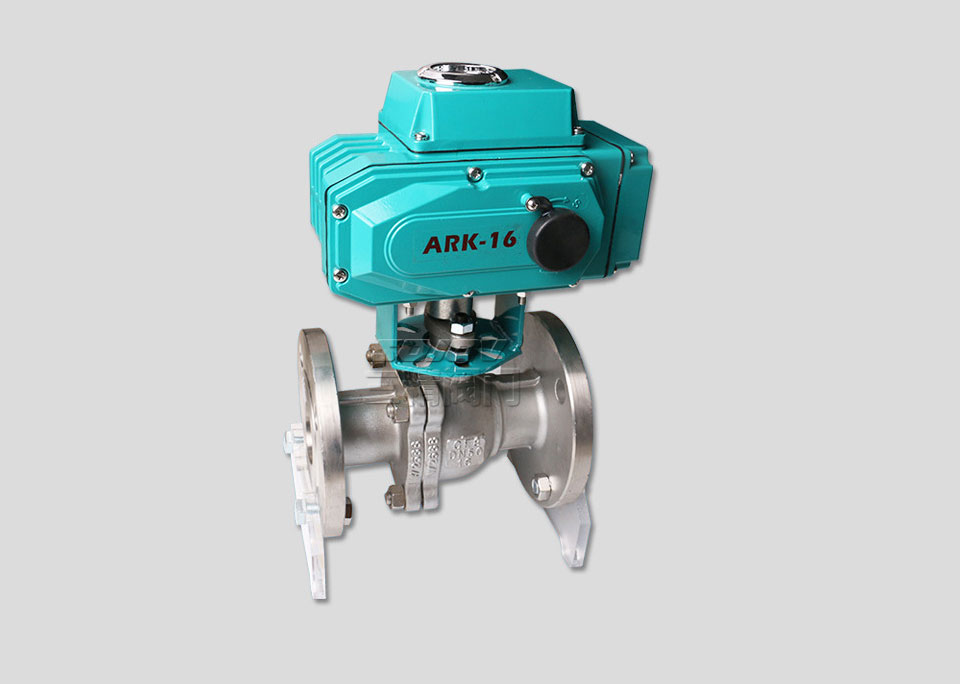

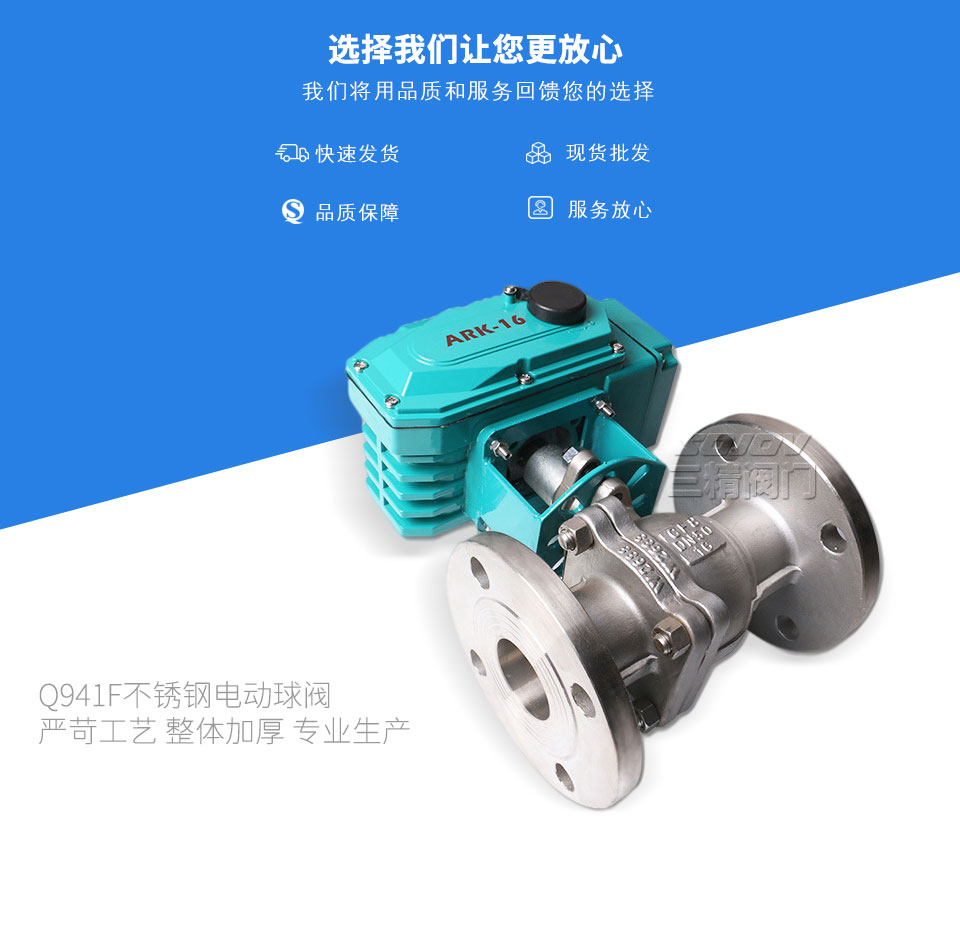

Q941F不銹鋼電動球閥
Q941F不銹鋼電動球閥密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、油品、氣體、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。閥體可以是整體的，也可以是組合式的。
Q941F不銹鋼電動球閥概述:
Q941F不銹鋼電動球閥密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、油品、氣體、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。閥體可以是整體的，也可以是組合式的。
Q941F不銹鋼電動球閥執行標準
1、設計與制造：GB12237-89、API608、API6D、JPI7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、SH3406、ANSIB16.5、JISB2212～2214、NFE29-211、DIN2543。
3、結構長度：GB12221-89、ANSIB16.10、JISB2002、NFE29-305、DIN3202。
4、檢驗主試驗：JB/T9092、API598。
Q941F不銹鋼電動球閥連接尺寸：
|
公稱壓力DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
|
壓力 |
1.6/2.5 |
1.6/2.5 |
|
|
1.6/2.5 |
1.6/2.5 |
1.6/2.5 |
|
|
15 |
130/130 |
95 |
275 |
157 |
65 |
14/16 |
4-14 |
48 |
|
20 |
140/140 |
105 |
280 |
157 |
75 |
14/16 |
4-14 |
53 |
|
25 |
150/150 |
115 |
287 |
157 |
85 |
14/16 |
4-14 |
58 |
|
32 |
165/165 |
135 |
354 |
208 |
100 |
16/16 |
4-18 |
68 |
|
40 |
180/180 |
145 |
312 |
208 |
110 |
16/16 |
4-18 |
73 |
|
50 |
200/200 |
160 |
325 |
208 |
125 |
16/20 |
4-18 |
80 |
|
65 |
220/220 |
180 |
335 |
256 |
145 |
18/22 |
4-18/8-18 |
90 |
|
80 |
250/250 |
195 |
365 |
256 |
160 |
20/22 |
8-18 |
98 |
|
100 |
280/280 |
215/230 |
400 |
256 |
180/190 |
20/24 |
8-18/8-23 |
120 |
|
125 |
320/320 |
245/270 |
420 |
256 |
210/220 |
24/28 |
8-23/8-25 |
140 |
|
150 |
360/360 |
280/300 |
440 |
256 |
240/250 |
24/28 |
8-23/8-25 |
167 |
|
200 |
400/400 |
335/360 |
470 |
256 |
295/310 |
26/34 |
12-23/12-25 |
210 |
|
250 |
630 750 |
405 470 |
545 |
380 |
|
|
|
|
