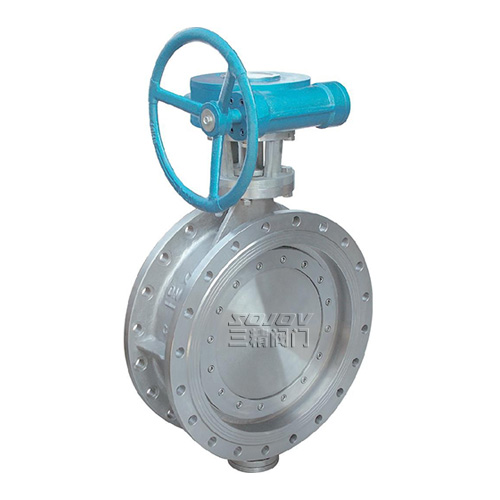

D343W不銹鋼法蘭式蝶閥
D343W不銹鋼硬密封法蘭蝶閥系列是一種長壽命，節能型蝶閥。 結構采用三維偏心原理設計，彈性密封和軟硬多層密封兼容新的加工工藝，使蝶閥在運行過程中減小扭矩力，達到節省勞動力和節能的功能。
下一個產品：D673W氣動對夾不銹鋼蝶閥
上一個產品：H42W不銹鋼底閥
D343W不銹鋼硬密封法蘭蝶閥概述
D343W不銹鋼硬密封法蘭蝶閥系列是一種長壽命，節能型蝶閥。 結構采用三維偏心原理設計，彈性密封和軟硬多層密封兼容新的加工工藝，使蝶閥在運行過程中減小扭矩力，達到節省勞動力和節能的功能。從而確保整體耐腐蝕性，耐高溫性和抗損壞性。 適用于食品，醫藥，石油化工，發電廠，鋼鐵廠，工業環境水處理和高層建筑，用于調節流量和攔截流體的給排水管道。
D343W不銹鋼硬密封法蘭蝶閥功能
1、D343W不銹鋼硬密封法蘭蝶閥結構獨特，體積小，重量輕，操作靈活，省力，方便;
2、密封可靠，可實現空氣密封無泄漏;
3、流量特性往往是線性調整的最佳選擇;
4、采用三偏心原理，使密封面損壞近似為零，延長閥門的使用壽命; r \\ n
5、廣泛的應用。
如：可用于水，蒸汽，油，空氣，氣體等介質;
6，適用于6.4MPa以下的不同溫度和壓力水平，耐腐蝕性和其他介質管道。
D343W不銹鋼硬密封法蘭蝶閥主要連接和尺寸
|
公稱通徑 DN |
結構長度L | 外形尺寸（參考值） | 連接（標準值） |
參考 重量Dt343H |
||||||||||
| H | Dt343H | PN0.6MPa | PN1.0MPa | |||||||||||
| mm | inch | 短 | 長 | H1 | A1 | B1 | D | D1 | z-d | D | D1 | z-d | ||
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 17 |
| 65 | 5/2 | 112 | 170 | 115 | 370 | 180 | 200 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 20 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 23 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 25 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 40 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 165 | 225 | 8-18 | 285 | 240 | 8-22 | 47 |
| 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 60 |
| 250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 95 |
| 300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 124 |
| 350 | 14 | 190 | 290 | 310 | 835 | 380 | 420 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 181 |
| 400 | 16 | 216 | 310 | 340 | 915 | 450 | 470 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 260 |
| 450 | 18 | 222 | 330 | 380 | 960 | 480 | 490 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 338 |
| 500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 360 |
| 600 | 24 | 267 | 390 | 470 | 1225 | 480 | 660 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 540 |
| 700 | 28 | 292 | 430 | 550 | 1355 | 640 | 660 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 580 |
| 800 | 32 | 318 | 470 | 640 | 1470 | 640 | 660 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 845 |
| 900 | 36 | 330 | 510 | 710 | 1545 | 750 | 860 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1050 |
| 1000 | 40 | 410 | 550 | 770 | 1795 | 850 | 860 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1500 |
| 1200 | 48 | 470 | 630 | 890 | 1965 | 850 | 900 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 2000 |
