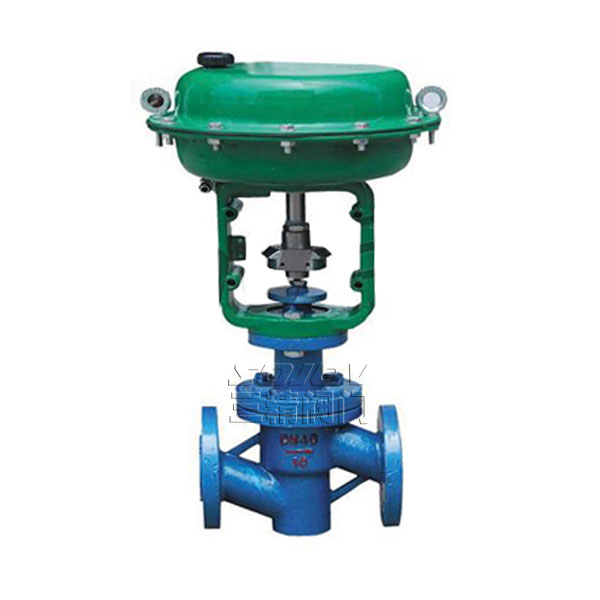

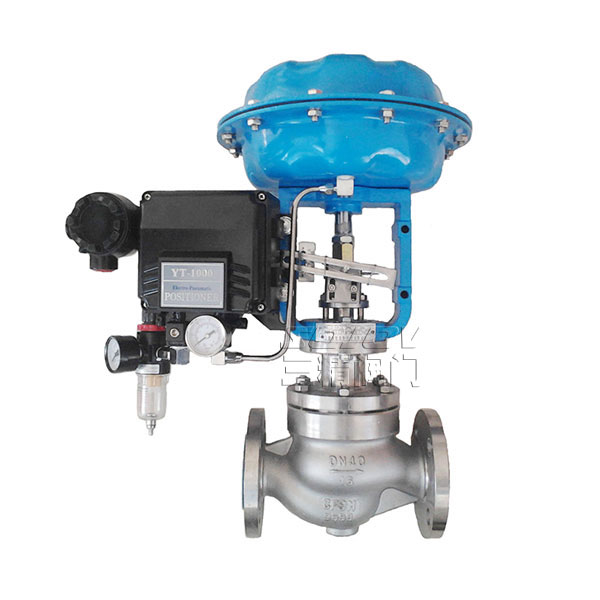

SZXT氣動薄膜隔膜調節閥
氣動薄膜隔膜調節閥概述
SZXT、SZST氣動薄膜隔膜調節閥,活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、劇毒場合. 本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內，泄漏量為零
|
氣動調節閥型號：SZXT AZST |
氣動調節閥 公稱通徑：20MM-200MM |
氣動調節閥使用壓力：1.6MPA -2.5MPA |
|
氣動調節閥 連接方式：法蘭連接 |
氣動調節閥 形式：氣動 |
氣動調節閥 主要功能：控制流量 |
|
氣動調節閥介質：各種介質 |
氣動調節閥 材質：WCB鑄鋼 不銹鋼 |
氣動調節閥標準：機械部標準或定做非標 |

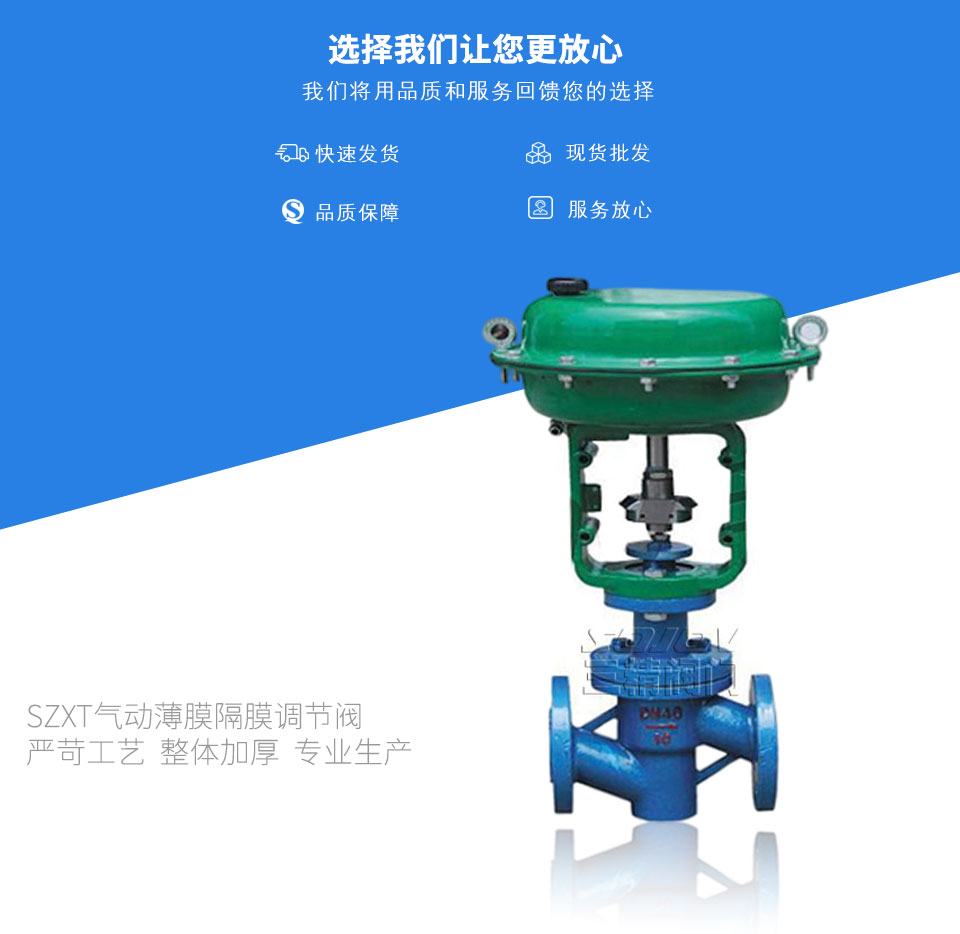

氣動薄膜隔膜調節閥產品特點
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
氣動薄膜隔膜調節閥零件材料
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
節閥3.JPG "氣動薄膜調節閥廠家,氣動薄膜調節閥標準")
|
閥體襯里 |
使用溫度（℃） |
適用介質 |
|
無襯里 |
-10~+175 |
適用于非腐蝕性介質 |
|
軟橡膠 |
-10~+85 |
有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
|
硬橡膠 |
-10~+85 |
適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
|
氯丁膠 |
-10~+105 |
適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿。抗磨損性能良好 |
|
丁荃膠 |
-10~+120 |
防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好 |
|
搪瓷 |
-10~+175 |
適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物 |
|
氟46 |
-10~+190 |
適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
氣動薄膜隔膜調節閥隔膜材質及適用范圍
|
隔膜材質 |
使用溫度（℃） |
適用介質 |
|
丁荃膠（B級） |
-40~+100 |
大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
|
天然膠（Q級） |
-50~+100 |
主要用于凈化水、無機鹽和烯的礦物酸介質 |
|
聚四氟乙烯 |
-10~+150 |
極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
氣動薄膜隔膜調節閥主要技術參數

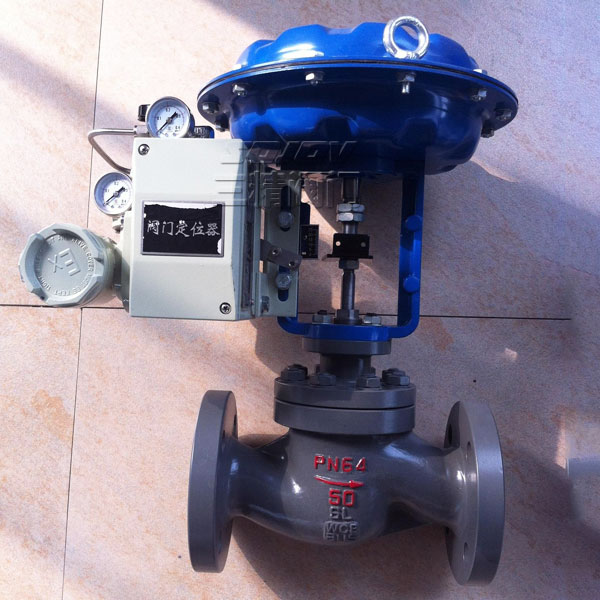

節閥1.jpg "氣動調節閥采購，氣動調節閥供應商")
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量系數Kv |
無襯里 |
9.8 |
19 |
32 |
48 |
63 |
108 |
158 |
270 |
360 |
518 |
1114 |
|
有襯里 |
7.8 |
17 |
28 |
41 |
55 |
87 |
127 |
240 |
311 |
415 |
1121 |
|
|
額定行程L（mm） |
8 |
10 |
12 |
16 |
24 |
30 |
34 |
36 |
44 |
55 |
65 |
|
|
膜片有效面積Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
||||||||
|
活塞直徑 |
100 |
125 |
160 |
250 |
||||||||
|
公稱壓力PN(MPa) |
0.6 1.0 |
|||||||||||
|
固有流量特性 |
近似等百分 |
|||||||||||
|
工作溫度（℃） |
≤150 |
|||||||||||
|
信號范圍Pr(KPa) |
20~100、40~200、400~600 |
|||||||||||
|
允許泄漏量 |
在允許壓差范圍內泄漏量為零 |
|||||||||||
表中所列執行機構為標準配置，可根據工藝要求選配。
氣動薄膜隔膜調節閥安裝事項
法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
法蘭密封面型式：凸面
執行機構氣信號接頭：內螺紋M16×1.5
結構長度：GB12221-89
閥體法蘭端面距及法蘭標準也可按用戶指定標準制造 如：ANSI、JIS、DIN等標準
調節閥訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://hopehospital.com.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
