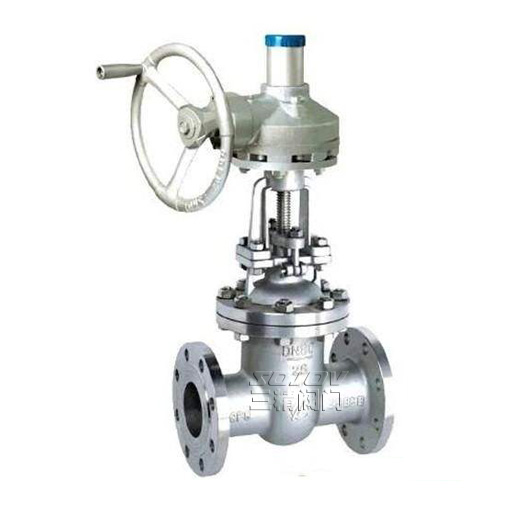

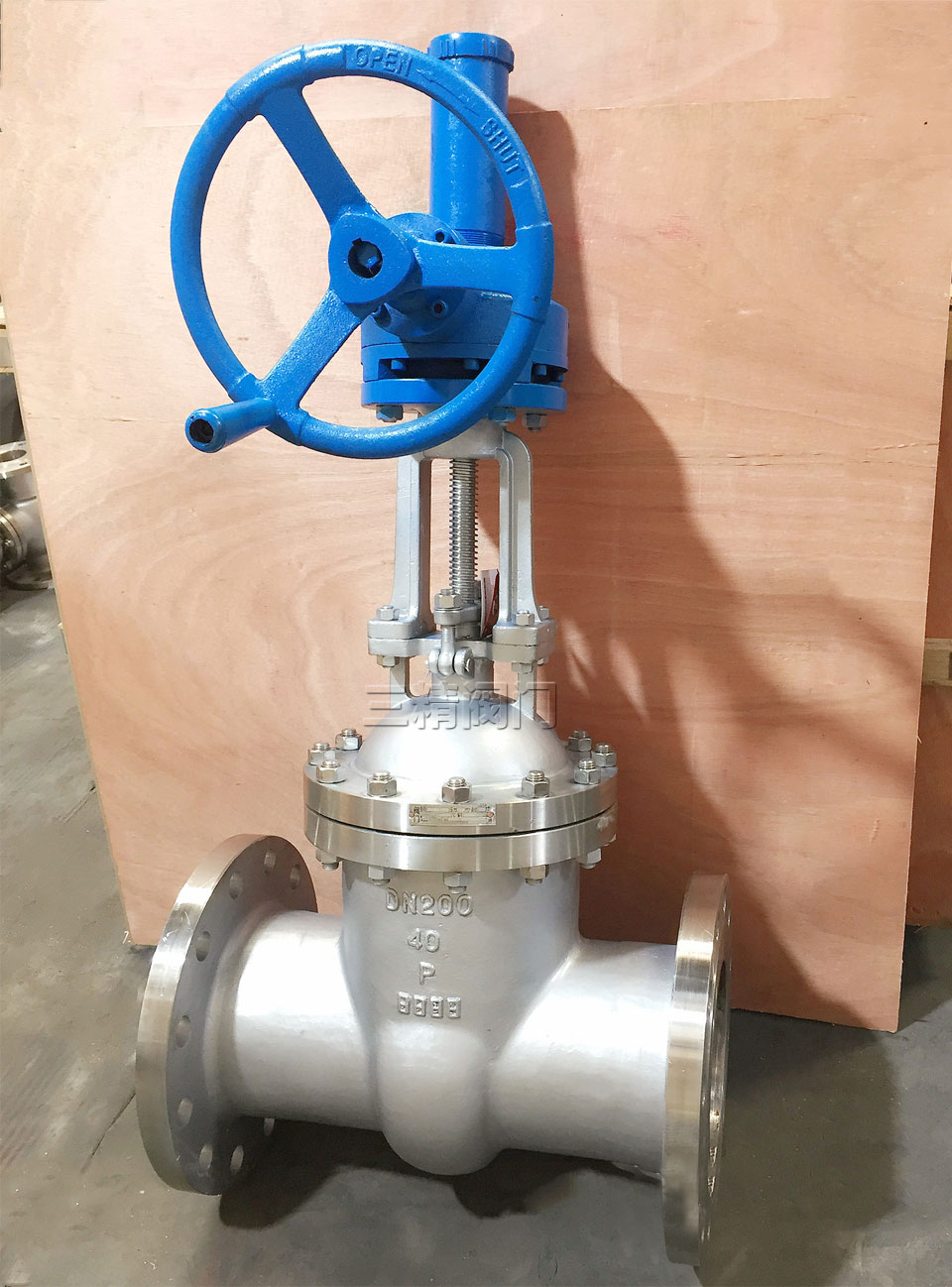

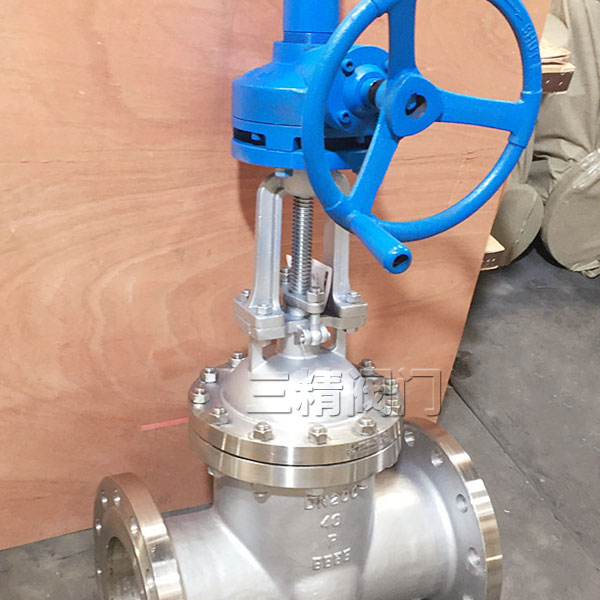

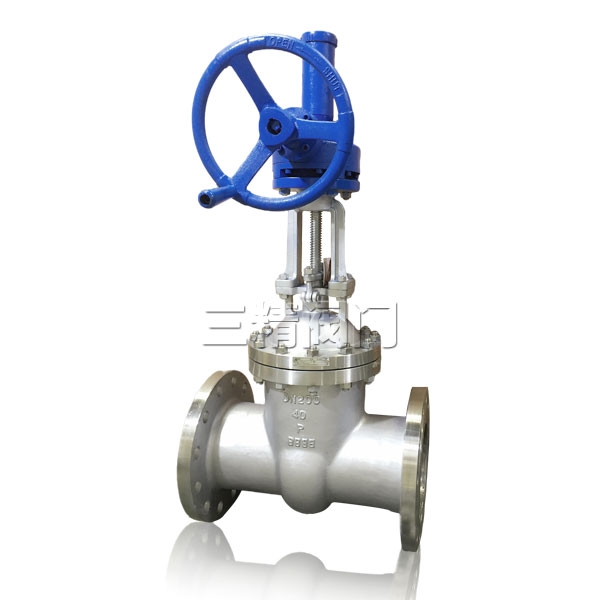

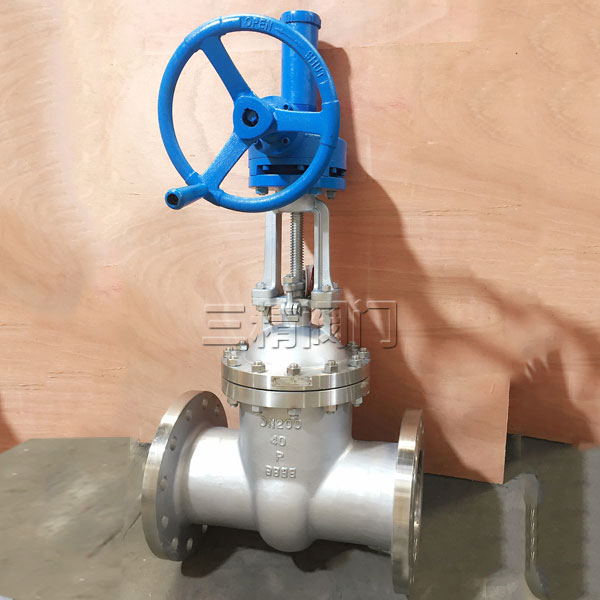

Z541W傘齒輪不銹鋼閘閥

Z541W傘齒輪不銹鋼閘閥流體阻力小 , 密封面受介質的忡刷和侵蝕小。開閉較省力。介質流向不受限制 , 不擾流、不降低壓力。形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。安裝水、汽管道上，作啟閉裝置用。

下一個產品：Z41W法蘭式不銹鋼閘閥

上一個產品：Z41Y高壓不銹鋼閘閥

分享到：

三精閥門

Z541W傘齒輪不銹鋼閘閥支持定制

Z541W傘齒輪不銹鋼閘閥概述

傘齒輪不銹鋼閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

Z541W傘齒輪不銹鋼閘閥優點

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

用途：安裝水、汽管道上，作啟閉裝置用。

Z541W傘齒輪不銹鋼閘閥結構簡述

1. 支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。

2. 閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。

3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。

4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。

5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。

安裝說明： 1. 閥門安裝時必須垂直安裝在水平管道上，介質可以從任何一側進入。管道沖洗干凈后，才可安裝閥門。 2. 此閥在使用時，應全開或全關，不能作調節 閥使用。

Z541W傘齒輪不銹鋼閘閥性能范圍

型號 Type	公稱壓力 Nominal pressure	試驗壓力Test pressure			工作溫度(℃) Working Temperature	適用介質 Suitable Medium
		強度(水)Mpa	密封(水)空氣(Mpa)	低壓密封(空氣)Mpa
Z541W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類

Z541W傘齒輪不銹鋼閘閥主要零件材料

零件名稱 Part name	材料Material
	Z41Y-16i/25i/40i	Z41W-16P/25P/40P	Z41W-16R/25P/40R
閥體、閥蓋 Body donnet	鉻鎳鋼 Ci Ni STEEL	鉻鎳鈦鋼 Ci Ni Ti	鉻鎳鉬鈦鋼 Ci Ni Mo Ti Steel
閥板 Wedge gate	合金鋼+硬質合金
閥桿 Stem	合金鋼 ALLoy steel
閥桿螺母 Stem	鋁鐵青銅 Al bronze
手輪 Hand wheel	灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron

訂貨須知：

您在選用三精閥門的時候，可以先打開網站首頁，結合我們的新聞資訊和技術支持里面的相關信息，對傘齒輪不銹鋼閘閥的工作原理和使用工況做詳細的了解，然后在我們的產品中心里面，對傘齒輪不銹鋼閘閥的功能參數和連接尺寸與您的管道做實際對比，還可以查看我們的閥門實物照片，做進一步的確認。閥門確定無誤后，您可以參照我們的產品報價進行成本核算。如果您工況比較特殊，您也可以直接聯系我們技術部，由我們的閥門專業技術人員結合實際的為您精確選型。
