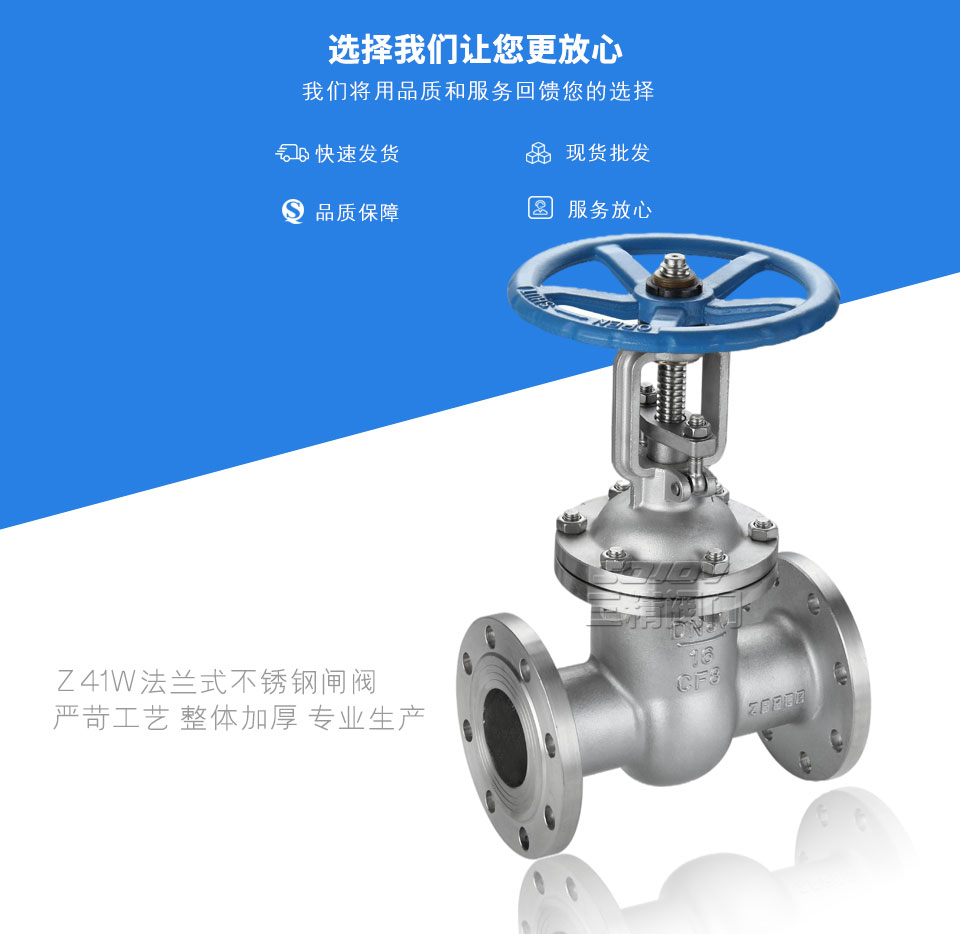

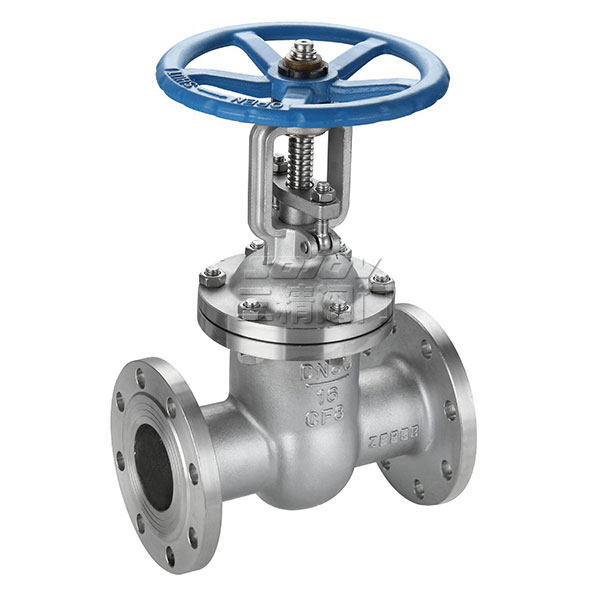

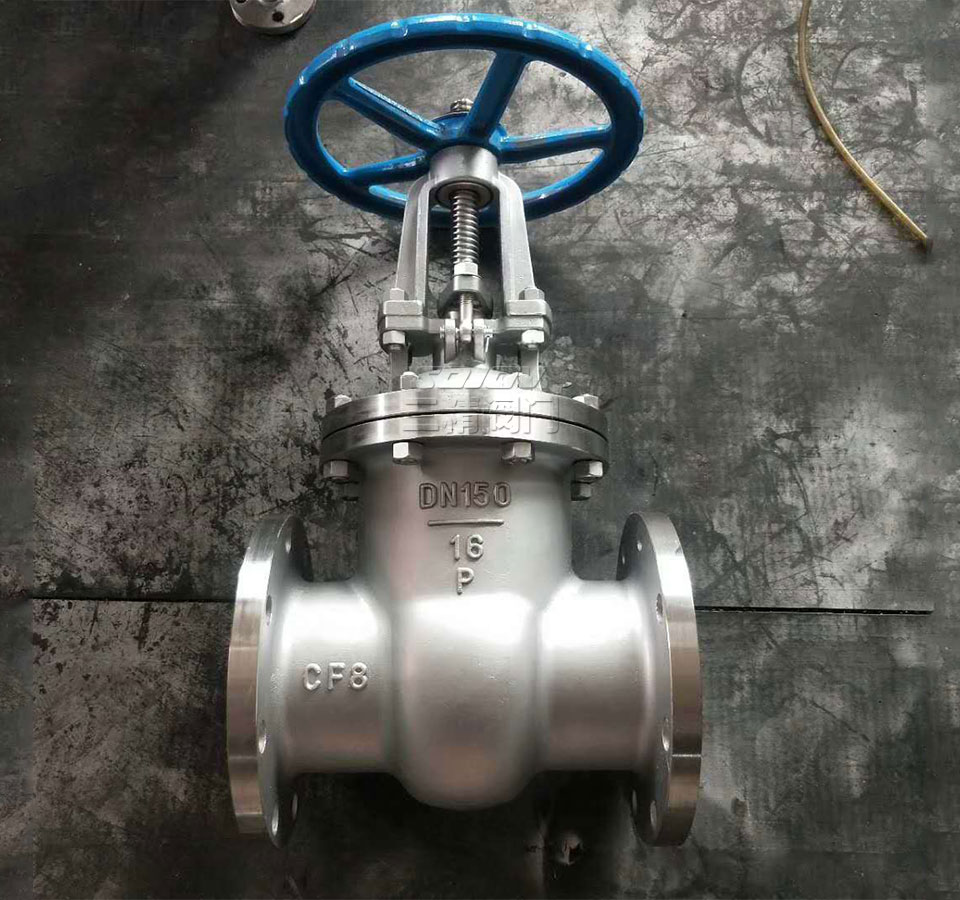

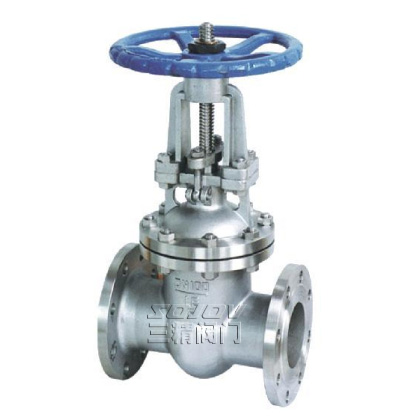

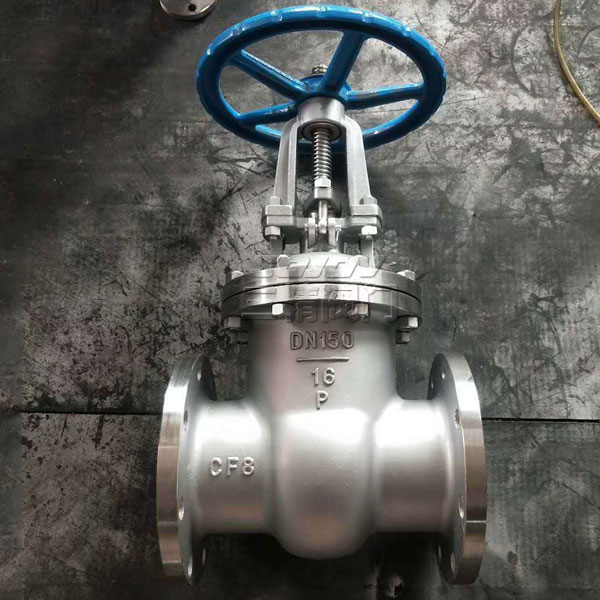

Z41W法蘭式不銹鋼閘閥

Z41W法蘭式不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的楔式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52'

下一個產品：Z641W不銹鋼焊接閘閥

上一個產品：Z541W傘齒輪不銹鋼閘閥

分享到：

三精閥門

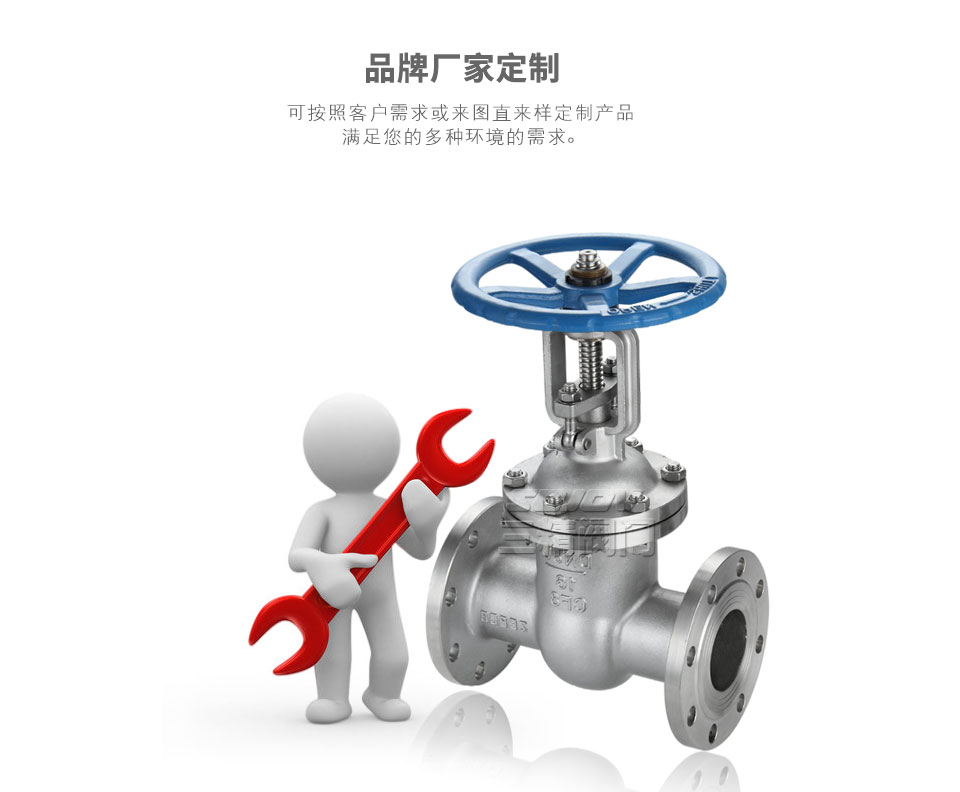

Z41W法蘭式不銹鋼閘閥可定制

選擇我們讓您更放心

不銹鋼閘閥產品介紹：

Z41W法蘭式不銹鋼閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的楔式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52' 。楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。

不銹鋼閘閥應用規范:

1、不銹鋼閘閥設計制造按GB12234-89

2、不銹鋼閘閥結構長度按GB12221-89

3、不銹鋼閘閥法蘭尺寸按JB/T79-94

4、不銹鋼閘閥閥門檢查和試驗按GB13927

不銹鋼閘閥性能規范

型號	公稱壓力 (MPa)	實驗壓力			工作溫度(℃)	適用介質
型號	公稱壓力 (MPa)	強度(水)(Mpa)	密封(水)空氣	低壓密封空氣(Mpa)	工作溫度(℃)	適用介質
Z4IH-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRICACID
						硝酸類
						ACETICACID
						醋酸類
						NITRICACID
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	硝酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	ACETICACID
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸類

不銹鋼閘閥主要零件材質

閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閘板	ZG1Cr18NI9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	1Cr18Ni9Ti	ooCr18Ni10	1Cr18Ni12Mo2Ti	ooCr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨Graphite
墊片	304L+PTFE	304L+PTFE	316L+PTFE	316L+PTFE	石墨+304 Graphite+304
壓蓋	ZG1Cr181Ni10	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Mi12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	1Cr171Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

不銹鋼閘閥主要技術參數：

型號	公稱壓力(Mpa)	試驗壓力			工作溫度(℃)	適用介質
		強度	密封(水) 空氣(Mpa)	低壓密封空氣(Mpa)
Z41W-16P(R)	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
						硝酸類
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	ACETIC ACID
						醋酸類
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	NITRIC ACID
						硝酸類
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸類

不銹鋼閘閥主要外形尺寸和連接尺寸

型號	公稱壓力(Mpa)	公稱通徑 DN(mm)	尺寸									重量 (kg)
型號	公稱壓力(Mpa)	公稱通徑 DN(mm)	L	D	D1	D2	b	Z-фd	H	H1	D0	重量 (kg)
Z41W-16P Z41W-16R	1.6	15	130	95	65	45	14	4-ф14	175	195	200	4
		20	150	105	75	55	14	4-ф14	180	205	200	5
		25	160	115	85	65	14	4-ф14	210	240	220	6
		32	180	135	100	78	16	4-ф18	210	240	220	7
		40	240	145	110	85	16	4-ф18	350	425	240	18
		50	250	160	125	100	16	4-ф18	358	430	240	29
		65	265	180	145	120	18	4-ф18	373	452	240	33
		80	280	195	160	135	20	8-ф18	435	530	280	46
		100	300	215	180	155	20	8-ф18	500	620	320	63
		125	325	245	210	185	24	8-ф18	614	756	360	108
		150	350	280	240	210	24	8-ф23	674	845	360	134
		200	400	335	295	265	26	12-ф23	818	1041	400	192
		250	450	405	355	320	30	12-ф25	969	1244	450	273
		300	500	460	410	375	30	12-ф25	1145	1474	560	379
		350	550	520	470	435	34	16-ф25	1280	1663	640	590
		400	600	580	525	485	36	16-ф30	1450	1885	720	849
		500	700	705	650	608	44	20-ф34	1676	2181	720	958
Z41H-25P Z41H-25R	2.5	15	130	95	65	45	16	4-ф14	175	195	200	4
		20	150	105	75	55	16	4-ф14	180	205	200	5
		25	160	115	85	65	16	4-ф14	210	240	220	6
		32	180	135	100	78	18	4-ф18	210	240	220	7
		40	240	145	110	85	18	4-ф18	350	425	240	18
		50	250	160	125	100	20	4-ф18	358	430	240	28
		65	265	180	145	120	20	8-ф18	373	452	240	33
		80	280	195	160	135	22	8-ф18	435	530	280	46
		100	300	230	190	160	24	8-ф23	501	620	320	64
		125	325	270	220	188	28	8-ф25	614	756	360	105
		150	350	300	250	218	30	8-ф25	674	845	360	134
		200	400	360	310	278	34	12-ф25	818	1041	400	213
		250	450	425	370	332	36	12-ф30	969	1244	450	290
		300	500	480	430	390	40	16-ф30	1145	1474	560	399
		350	550	550	490	448	44	16-ф34	1280	1663	640	631
		400	600	610	550	505	48	16-ф34	1450	1885	720	900

型號	公稱通徑 DN(mm)	尺寸
型號	公稱通徑 DN(mm)	L	D	D1	D2	D6	b-f	z-фd	H
Z41W-40P(R)	15	130	95	65	45	40	16-2	4-14	170
	20	150	105	75	55	51	16-2	4-14	190
	25	160	115	85	65	58	16-2	4-14	205
	32	180	135	100	78	66	18-2	4-18	270
	40	200	145	110	85	76	18-3	4-18	310
	50	250	160	125	100	88	20-3	4-18	370
	65	280	180	145	120	110	22-3	8-18	391
	80	310	195	160	135	121	22-3	8-18	455
	100	350	230	190	160	150	24-3	8-23	551
	125	400	270	220	188	176	28-3	8-25	628
	150	450	300	250	218	204	30-3	8-25	708
	200	550	375	320	282	260	38-3	12-25	885
	250	650	445	385	345	313	42-3	12-30	960
Z41W-64P Z41W-64R	15	170	105	75	55	41	18-2	4-14	140
	20	190	125	90	68	51	20-2	4-18	195
	25	210	135	100	78	58	22-2	4-18	210
	32	230	150	110	82	66	24-2	4-23	280
	40	240	165	125	95	76	24-3	4-23	328
	50	250	175	135	105	88	26-3	4-23	390
	65	280	200	160	130	110	28-3	8-23	410
	80	310	210	170	140	121	30-3	8-23	485
	100	350	250	200	168	150	32-3	8-25	590
	125	400	295	240	202	176	36-3	8-30	6888
	150	450	340	280	240	204	38-3	8-34	768
	200	550	405	345	300	260	44-3	12-34	973
	250	650	470	400	352	313	48-3	12-41	1051
