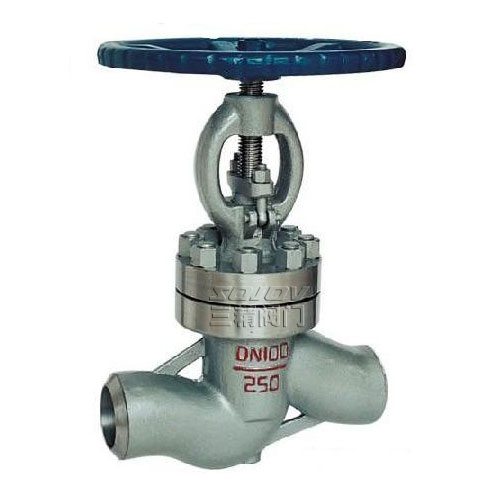

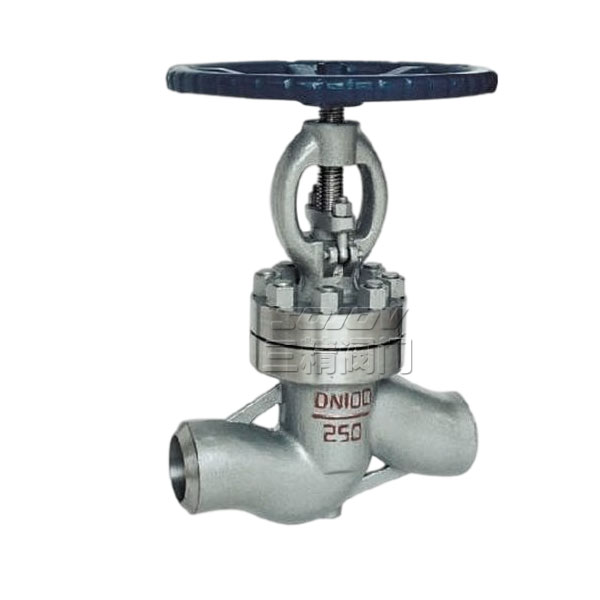

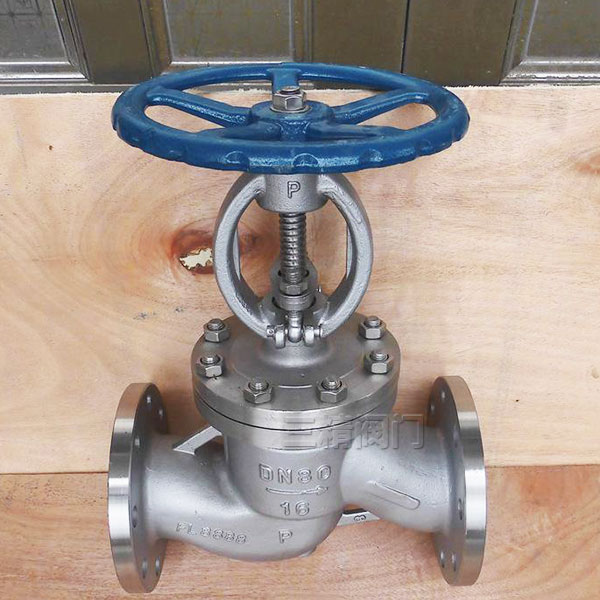

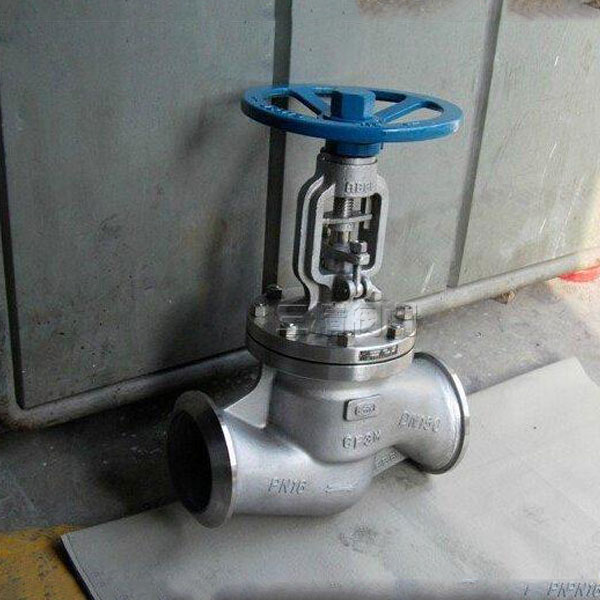

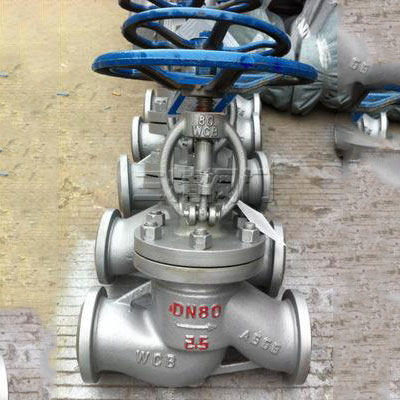

J61W不銹鋼焊接截止閥

J61W不銹鋼焊接截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。

下一個產品：BJ41W不銹鋼保溫截止閥

上一個產品：J41W不銹鋼截止閥

分享到：

三精閥門

J61W不銹鋼焊接截止閥可定制

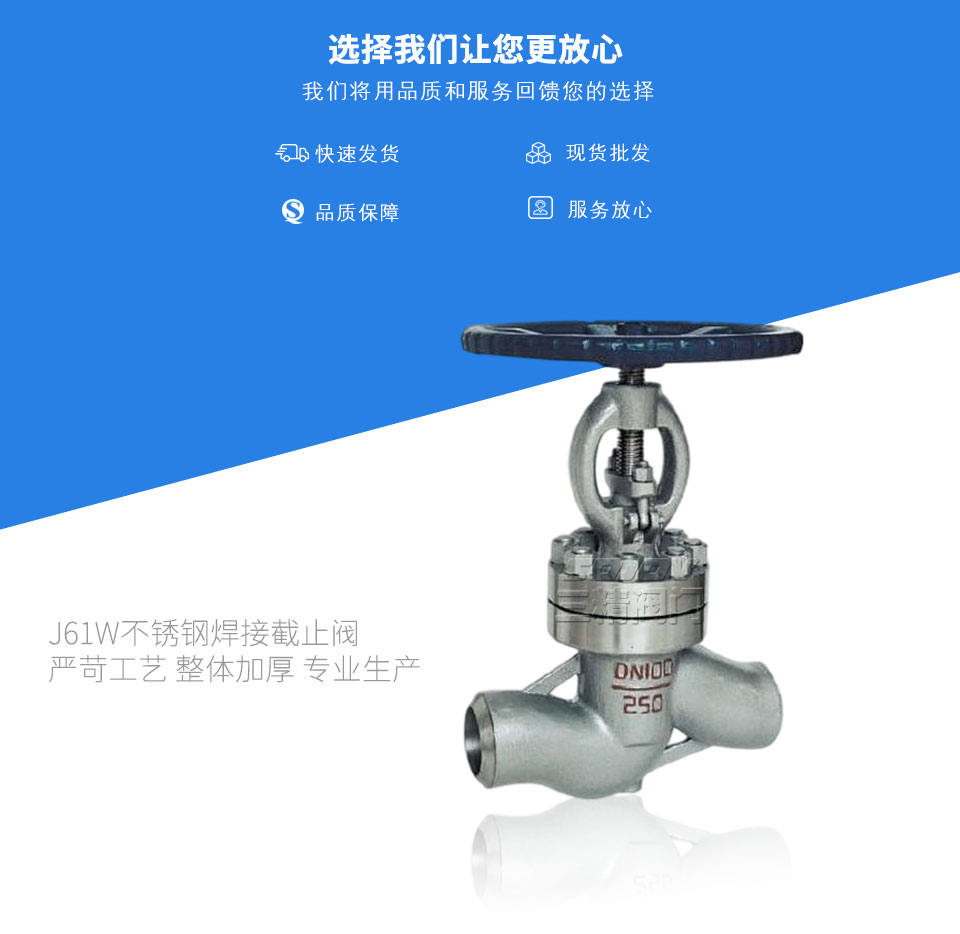

J61W不銹鋼焊接截止閥

J61W不銹鋼焊接截止閥概述

截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。截止閥只適用于全開和全關，不允許作調節和節流。

J61W不銹鋼焊接截止閥性能規范

閥體材料		公稱壓力(MPa)	工作溫度(℃)	適用介質
碳鋼		10.0	≤425	水、油品、蒸汽
不銹鋼	P	10.0	≤200
	R
鉻鉬鋼		10.0	≤550	油品、蒸汽

J61W不銹鋼焊接截止閥規格主要尺寸

公稱壓力 PN	公稱通徑 DN	主要連接尺寸									Z43外形尺寸
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	D6	b	f	f1	Z-φd	H	D0
1.6MPa	15	130	95	65	45	-	14	2	-	4-14	119	75
20	150	105	75	55	-	14	2	-	4-14	120	75	75
25	160	115	85	65	-	14	2	-	4-14	126	75	75
32	180	135	100	78	-	15	2	-	4-18	160	120	120
40	200	146	110	85	-	16	2	-	4-18	168	120	120
50	230	160	125	100	-	16	3	-	4-18	194	160	160
65	290	180	145	120	-	18	3	-	4-18	-	-	-
80	310	195	160	135	-	20	3	-	8-18	-	-	-
100	350	215	180	155	-	20	3	-	8-18	-	-	-
125	400	245	210	185	-	22	3	-	8-18	-	-	-
150	480	280	240	210	-	24	3	-	8-23	-	-	-
2.5MPa	15	130	95	65	45	-	16	2	-	4-14	230	120
	20	150	105	75	55	-	16	2	-	4-14	275	140
	25	160	115	85	65	-	16	2	-	4-14	295	160
	32	180	135	100	78	-	18	2	-	4-18	335	160
	40	200	145	110	85	-	18	3	-	4-18	380	200
	50	230	160	125	100	-	20	3	-	4-18	398	240
	65	290	180	145	120	-	22	3	-	8-18	433	280
	80	310	195	160	135	-	22	3	-	8-18	468	320
	100	350	230	190	160	-	24	3	-	8-23	520	360
	125	400	270	220	188	-	28	3	-	8-25	556	400
	150	480	300	250	218	-	30	3	-	8-25	674	400
	200	600	360	310	278	-	34	3	-	12-25	806	450
	250	650	425	370	332	-	36	3	-	12-30	880	550
	300	750	485	430	390	-	40	4	-	16-34	995	800
